气动执行器的应用及连接示意图

来源：本站编辑：admin 时间：2019-01-24 05:33:12

导读：气动执行器广泛应用于生产过程的自动调节和远程控制，其与电气转换器、阀门定位器配合使用，能连续接收DCS发出的控制指令，输出直线位移，此时定位器和执行器组成一个闭环回路，可以克服阀杆摩擦力和阀芯的不平衡力，从而保证调节阀位置按DCS输出的电流信号

气动执行器广泛应用于生产过程的自动调节和远程控制，其与电气转换器、阀门定位器配合使用，能连续接收DCS发出的控制指令，输出直线位移，此时定位器和执行器组成一个闭环回路，可以克服阀杆摩擦力和阀芯的不平衡力，从而保证调节阀位置按DCS输出的电流信号成比例的准确定位，通过调整定位器还可以修改调节阀的流量特性和作用形式。

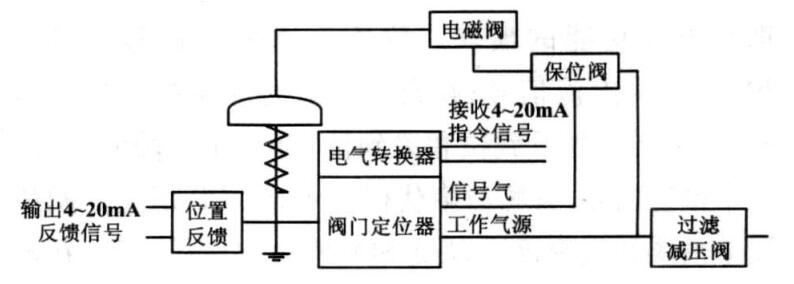

如果气动执行器再配置保位阀、电磁阀、位置反馈、限位开关等配件，能实现调节阀的三断自锁功能(即断电、断信号、断气源时，阀门保持当前位置不动)，还能实现调节阀在紧急情况下的全开(或全关)，保证工艺系统的安全，并及时将阀门开度和状态返回到控制室，气动执行机构配件连接示意图如图所示。
